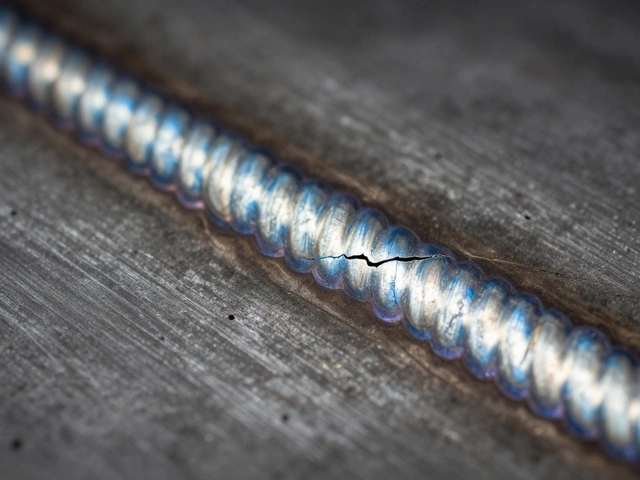

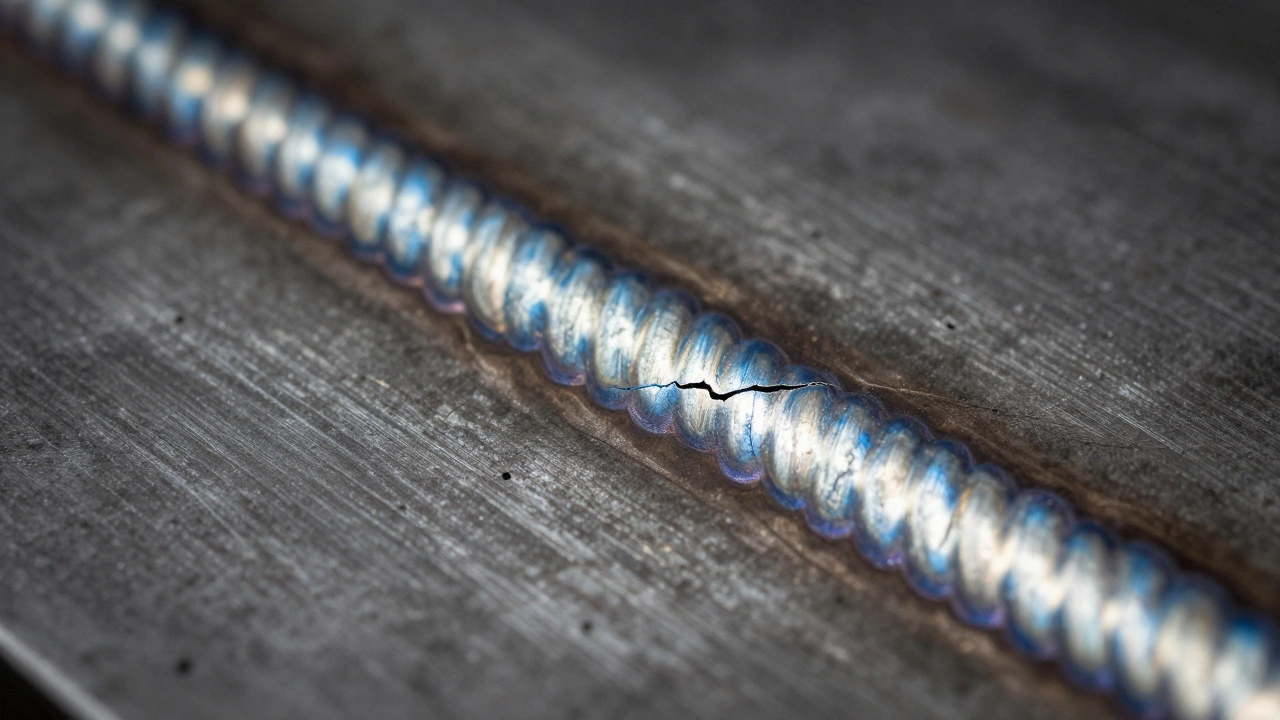

Вы только что закончили ответственный стык. Шов выглядит ровным, чистым, без видимых пор. Но стоит металлу остыть или нагрузить конструкцию, как вы замечаете тонкую линию - трещину прямо в зоне термического влияния (ЗТВ). Это не просто косметический брак. Трещина у сварного шва - это приговор прочности всей конструкции. Она работает как концентратор напряжений, готовый разрастаться под любой нагрузкой.
Многие новички винят в этом качество электрода или дуги. Но чаще всего проблема кроется в физике процесса и неправильной подготовке металла. Давайте разберемся, почему сталь «ломается» сама себя и как этого избежать.
Что такое зона термического влияния и почему она опасна
Когда вы варите металл, пламя или электрическая дуга нагревают не только сам стык, но и прилегающие участки. Эта область называется зона термического влияния (ЗТВ). Это участок металла, который не плавился, но подвергся сильному нагреву, изменившему его структуру и свойства.
Представьте, что вы быстро нагрели кусок железа до тысячи градусов, а потом он резко остыл. Внутри кристаллической решетки происходят хаотичные процессы. Атомы перестраиваются, образуя новые фазы. Если этот процесс проходит неправильно, металл становится хрупким, как стекло. Именно здесь, на границе между расплавленным металлом и холодным основным металлом, чаще всего появляются трещины.
- Перегретая зона: Нагрев выше точки рекристаллизации. Зерна металла укрупняются, прочность падает.
- Частичноперегретая зона: Самая опасная. Здесь образуются крупные хрупкие структуры, склонные к разрушению.
- Зона синего отжига: Металл становится мягче, но теряет упругость.
Если вы варите толстый лист (свыше 10 мм) без подогрева, разница температур между центром шва и краями может достигать сотен градусов. Такая термоударная нагрузка создает внутренние напряжения, которые металл просто не выдерживает.
Горячие трещины: враг изнутри
Горячие трещины возникают еще до того, как шов полностью остынет. Они появляются в жидком или полужидком состоянии металла, когда он начинает затвердевать. Их главная причина - наличие примесей, которые снижают пластичность сплава.
| Причина | Механизм воздействия | Как предотвратить |
|---|---|---|
| Высокое содержание серы и фосфора | Образуют низкотемпературные эвтектики, которые остаются жидкими дольше основного металла | Использовать качественную низколегированную сталь с низким содержанием примесей |
| Неправильный состав присадки | Дисбаланс легирующих элементов снижает текучесть расплава | Подбирать электроды строго по марке основного металла (например, УОНИ 13/55 для конструкционных сталей) |
| Геометия шва | Широкий плоский шов с глубокой коркой склонен к образованию горячих трещин больше, чем высокий узкий | Варить короткими валиками, контролировать соотношение ширины и высоты шва |
Серá - главный враг сварщика. Даже 0.05% серы в стали могут привести к межкристаллитному растрескиванию. Фосфор делает металл хладноломким. Если вы варите старую балку или неизвестную трубу, риск получить горячую трещину возрастает многократно.
Еще один фактор - скорость охлаждения. Если металл остывает слишком быстро, у расплава нет времени «вытолкнуть» газы и шлак. Образуются микропустоты, которые соединяются в трещины. Для борьбы с этим используют предварительный подогрев детали до 100-150°C перед сваркой.
Холодные трещины: опасность водорода
Холодные трещины - более коварный дефект. Они могут появиться через несколько часов, дней, а то и недель после сварки. Их также называют диффузионными или задержанными трещинами. Главный виновник - водород.
Откуда берется водород? Из влаги. Влага содержится в:
- Покрытии электродов (если они плохо просушены);
- Ржавчине и окислах на поверхности металла;
- Воздухе (при сварке аргоном плохого качества);
- Жире и маслах на кромках.
При высокой температуре водород растворяется в жидком металле. При охлаждении его растворимость резко падает. Водород пытается выйти наружу, но если металл уже стал твердым, газу некуда деваться. Он скапливается в микротрещинах и порах, создавая огромное внутреннее давление. Это приводит к разрыву связей между зернами металла.
Особенно чувствительны к водородной хрупкости высокопрочные и легированные стали. Например, если вы варите нержавеющую сталь AISI 304 или инструментальную сталь, даже следы влаги гарантируют появление трещин.

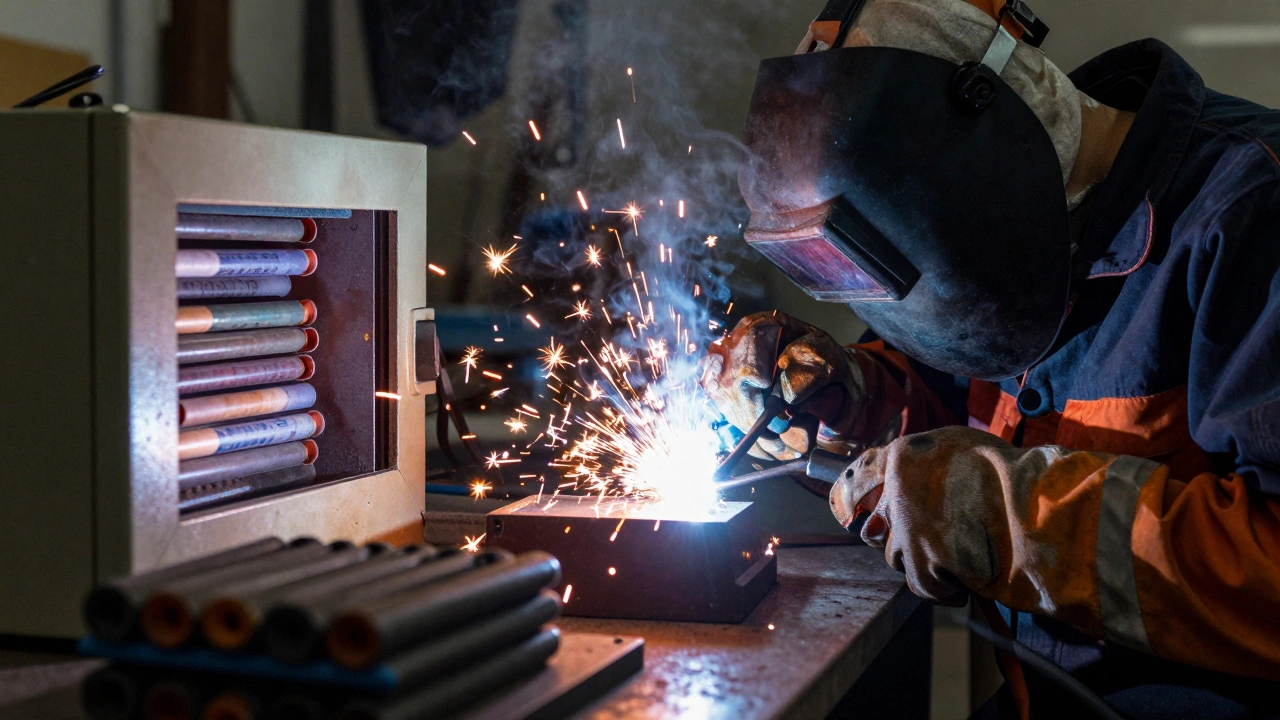

Правило безопасности: Рутиловые электроды (типа АНО-21) менее чувствительны к влаге, так как их покрытие выделяет защитный газ. Однако основные электроды (УОНИ, ОЗС) требуют обязательной прокалки при 350-400°C перед использованием. Храните их в сушильных шкафах!
Технологические ошибки сварщика
Даже идеальный металл даст трещину, если нарушить технологию. Вот самые частые ошибки, которые приводят к браку:
- Слишком большой ток сварки. Перегрев увеличивает зону термического влияния и усиливает деформации. Металл становится перегретым и хрупким.
- Слишком быстрое охлаждение. Варить на сквозняке или использовать принудительное обдув воздухом сразу после прохода нельзя. Резкий перепад температур создает напряжения.
- Неправильная подготовка кромок. Тупое скосание кромки приводит к непровару. Непровар - это готовая трещина, которая будет расти под нагрузкой.
- Нарушение порядка сварки. При сборке рам или коробов нужно варить симметрично, чтобы компенсировать усадку. Если варить одну сторону полностью, конструкция искривится, и в швах возникнут растягивающие напряжения.
Обратите внимание на форму сварочной ванны. Если она слишком широкая и плоская, вероятность горячих трещин растет. Старайтесь делать валики высотой чуть больше ширины. Это обеспечивает лучшее распределение напряжений.
Как диагностировать и устранять трещины
Если вы заметили трещину, не пытайтесь просто «закрыть» ее новым слоем металла. Это временное решение. Трещина продолжит расти внутри.
Алгоритм действий:
- Заделайте торец трещины. Сделайте сверлом небольшое отверстие на конце трещины. Это снимет концентрацию напряжений и остановит рост дефекта.

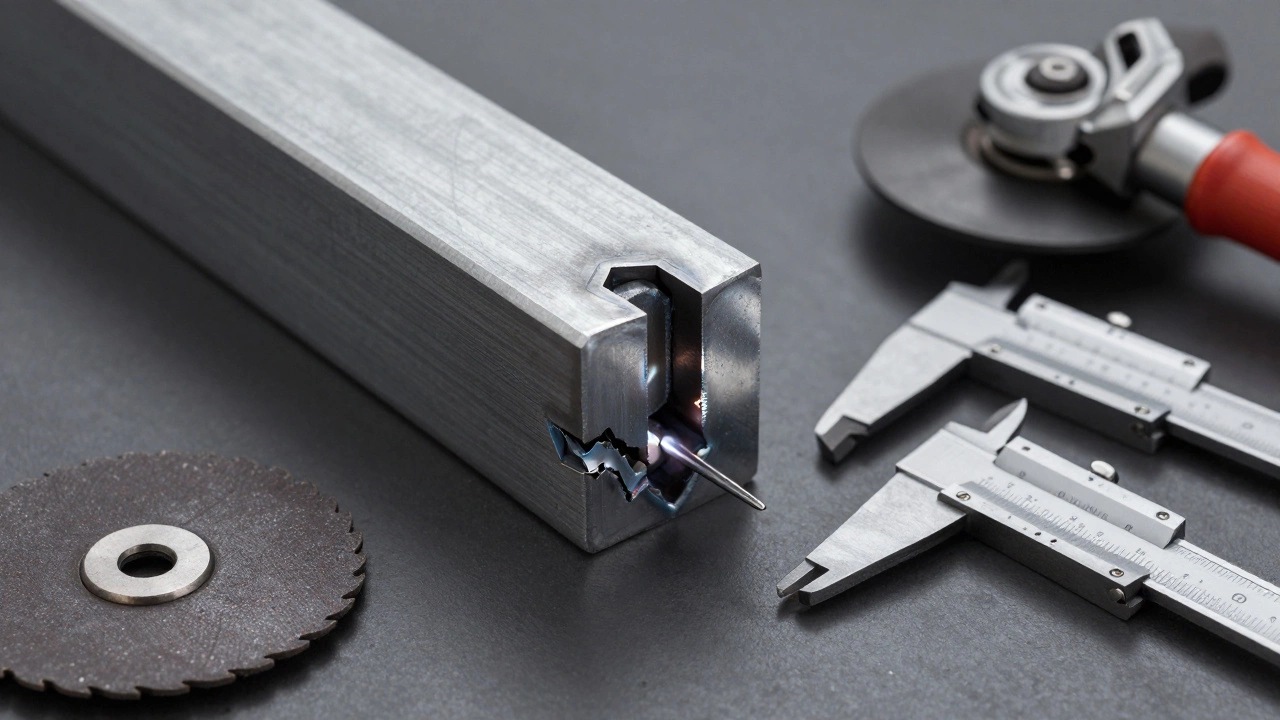

- Удалите дефект. Используйте угловую шлифмашинку или полуавтомат с обратной полярностью (для резки), чтобы вырезать всю трещину и часть прилегающего металла. Форма выборки должна быть U-образной или V-образной с钝角 (тупым углом).
- Проконтролируйте чистоту. Обезжирьте поверхность ацетоном или спиртом. Убедитесь, что нет ржавчины.
- Заварите заново. Используйте электроды с низким содержанием водорода. Применяйте технику коротких дуговых валиков. После каждого прохода тщательно очищайте шлак.
- Проведите контроль. Визуальный осмотр, красительный метод (пенетрантный контроль) или ультразвуковой контроль (УЗК) помогут убедиться, что дефект удален полностью.
Для критических конструкций (несущие металлоконструкции, сосуды давления) ремонт должен выполнять аттестованный сварщик согласно технологической карте.
Профилактика: чек-лист перед сваркой
Лучше предотвратить трещину, чем исправлять последствия. Используйте этот список каждый раз, когда начинаете работу:
- [ ] Проверена марка стали и ее химический состав (особенно содержание углерода, серы и фосфора).
- [ ] Кромки зачищены от ржавчины, окалины, краски и масел.
- [ ] Электроды прокалены при правильной температуре и хранятся в сухом месте.
- [ ] Предусмотрен подогрев детали (если толщина металла > 8 мм или сталь легированная).
- [ ] Выбран правильный режим сварки (ток, напряжение, скорость движения горелки).
- [ ] Исключено сквозняк и влага в рабочей зоне.
- [ ] Соблюдается правильная последовательность наложения швов для минимизации деформаций.
Помните: сварка - это не только соединение двух кусков металла. Это управление теплом, структурой и напряжениями. Понимание физики процессов поможет вам избегать ошибок и создавать надежные соединения.
Через сколько времени появляются холодные трещины?
Холодные трещины могут проявиться от нескольких часов до нескольких недель после сварки. Чаще всего они появляются в первые 24-48 часов, когда водород успевает диффундировать в зоны с высокими напряжениями.
Можно ли варить мокрую или ржавую сталь?
Нет. Влага и ржавчина являются источниками водорода, который вызывает холодные трещины. Перед сваркой поверхность необходимо тщательно очистить и обезжирить.
Какие электроды меньше подвержены образованию трещин?
Электроды с рутиловым покрытием (например, АНО-21, МР-3) менее чувствительны к влаге и образованию трещин. Однако для ответственных соединений лучше использовать основные электроды (УОНИ 13/55) при условии их правильной прокалки.
Зачем нужен подогрев металла перед сваркой?
Подогрев снижает скорость охлаждения металла, что позволяет водороду выйти из шва и уменьшает внутренние напряжения. Это особенно важно для толстого металла и легированных сталей.
Как отличить горячую трещину от холодной?
Горячая трещина появляется во время сварки или сразу после нее, имеет извилистую форму и часто сопровождается шлаковыми включениями. Холодная трещина возникает позже, имеет прямую форму и часто начинается с края шва или зоны термического влияния.
