Какой должен быть сварочный шов на трубе: стандарты, ошибки и как проверить качество

Сварочный шов на трубе - это не просто соединение металла. Это место, где может произойти разрыв, утечка, авария. Если шов сделан плохо, труба может лопнуть под давлением воды, газа или пара. В системах отопления, газоснабжения, водопровода или промышленных трубопроводах - это не просто дорого, это опасно. Поэтому качество сварного шва на трубе - вопрос не выбора, а требования.

Что говорит стандарт?

В России основной документ, который регулирует качество сварных соединений на трубах, - это ГОСТ 16037-80. Он описывает, каким должен быть шов: форма, размер, внешний вид, допустимые дефекты. Для трубопроводов под давлением действуют еще СНиП 3.05.05-84 и ПБ 03-585-03. Эти нормы не рекомендации - это закон. Их игнорируют только те, кто не понимает, что рискует жизнями.

Шов должен быть ровным, без впадин и наплывов. Он должен плавно переходить в основной металл трубы. Если видны резкие переходы - это признак плохой техники. Норма говорит: ширина шва не должна превышать толщину стенки трубы более чем на 3 мм. Например, если труба 4 мм толщиной, шов не должен быть шире 7 мм. В реальности хороший шов обычно 5-6 мм. Узкий - плохо, слишком широкий - тоже плохо.

Как должен выглядеть хороший шов?

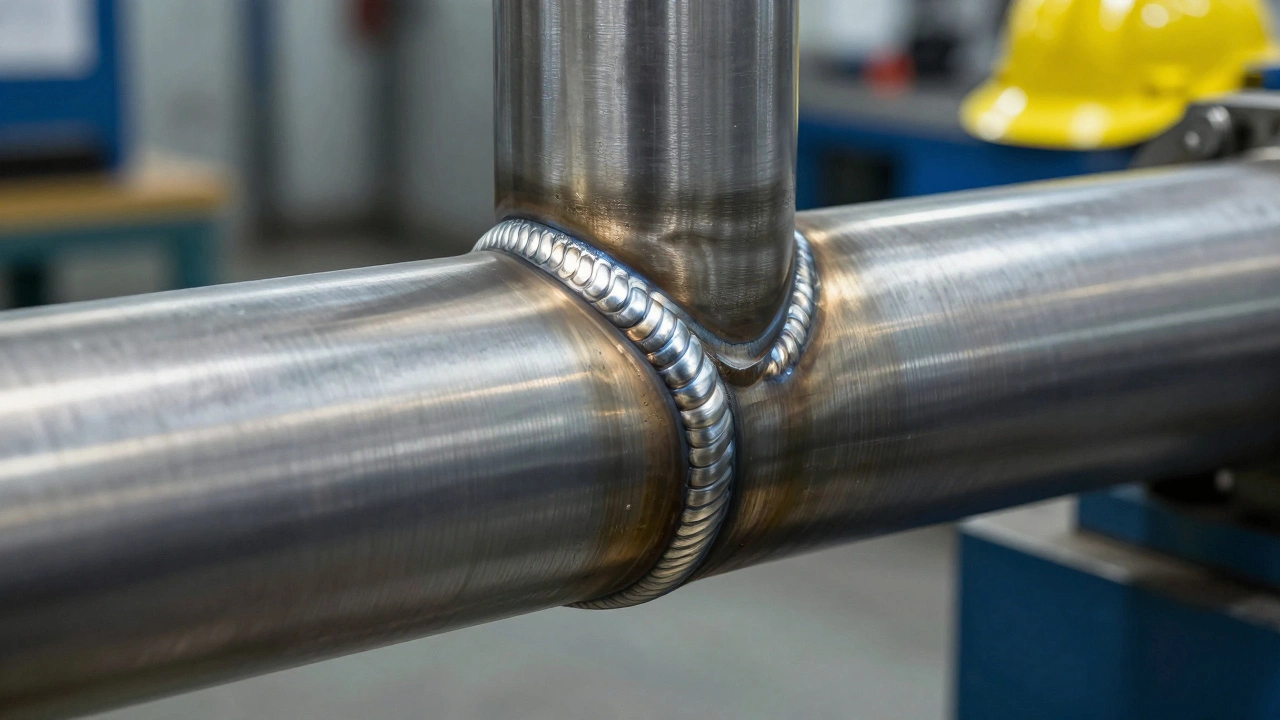

Хороший сварочный шов на трубе - это как ровная дорожка из металла, которая будто выросла из трубы. Он не должен быть выпуклым, как гребень. Не должен быть вогнутым, как канавка. Он должен быть слегка выпуклым, но плавно. Визуально - это умеренный «подъем» по центру, который плавно сливается с краями.

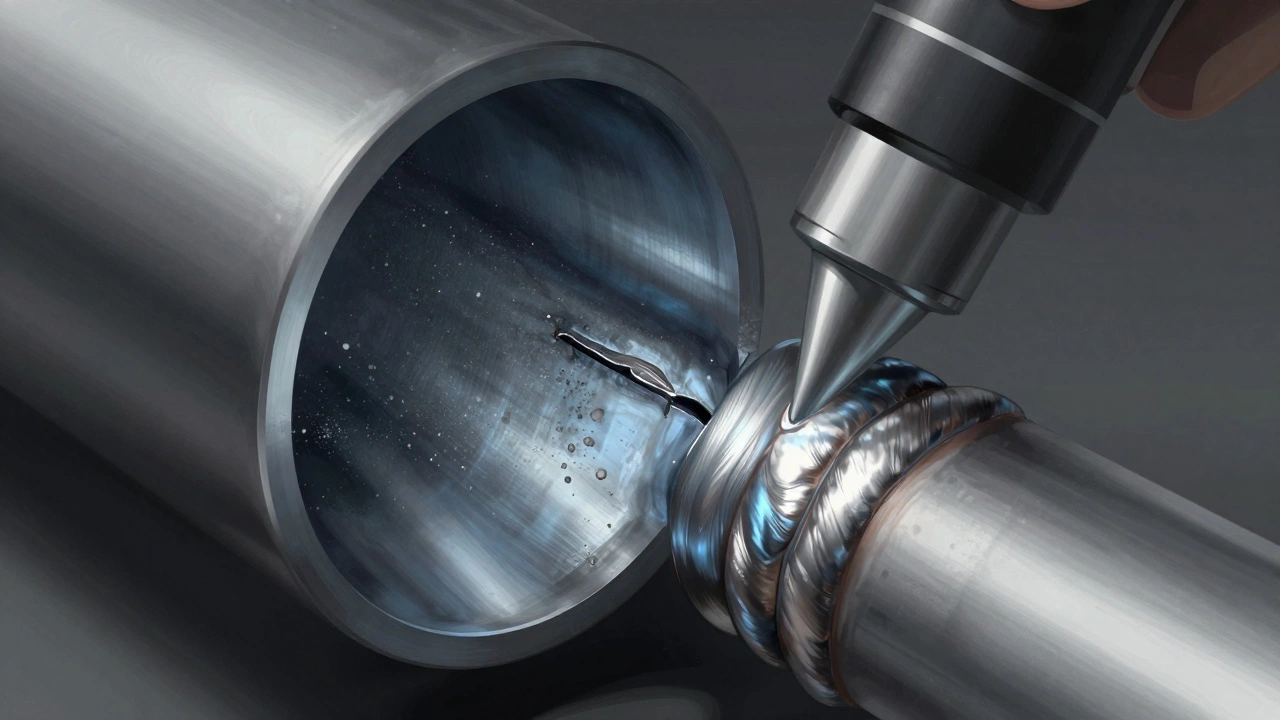

Поверхность шва должна быть чистой. Нет шлака, нет пор, нет трещин. Даже одна мелкая трещина - повод для полного пересваривания. Поры - это микроскопические пузырьки газа, которые остались внутри. Они снижают прочность в десятки раз. Если вы видите на шве крошечные дырочки - как будто шов посыпан солью - это не «нормально». Это брак.

Цвет шва тоже важен. После сварки он должен быть серебристым или светло-золотистым. Если шов стал синим, коричневым или черным - значит, металл перегрет. Это значит, что структура металла изменилась. Он стал хрупким. Такой шов может треснуть при первом же перепаде температуры или давления.

Какие ошибки делают чаще всего?

Самая частая ошибка - сварка «на глаз». Мастер думает: «Труба не под давлением, зачем заморачиваться?» Но даже в системе горячего водоснабжения давление может быть 6-8 атмосфер. Шов, который выдержал 2 года без проблем, может лопнуть в мороз. Потому что он был сделан с перерывами, с плохой зачисткой кромок, с неправильным током.

Вот список самых распространенных ошибок:

1. Не зачищены кромки трубы от ржавчины, масла, краски - шов будет пористым.
2. Сварка при слишком высоком токе - шов становится тонким, вогнутым, с прожогами.
3. Сварка при слишком низком токе - шов не проваривается, остается непровар - это скрытый брак.
4. Неправильный угол электрода - шов идет криво, одна сторона не проварена.
5. Сварка без предварительного прогрева трубы - особенно при минусовых температурах. Металл трескается.
6. Нет выдержки между проходами - шов не успевает остыть равномерно, появляются внутренние напряжения.

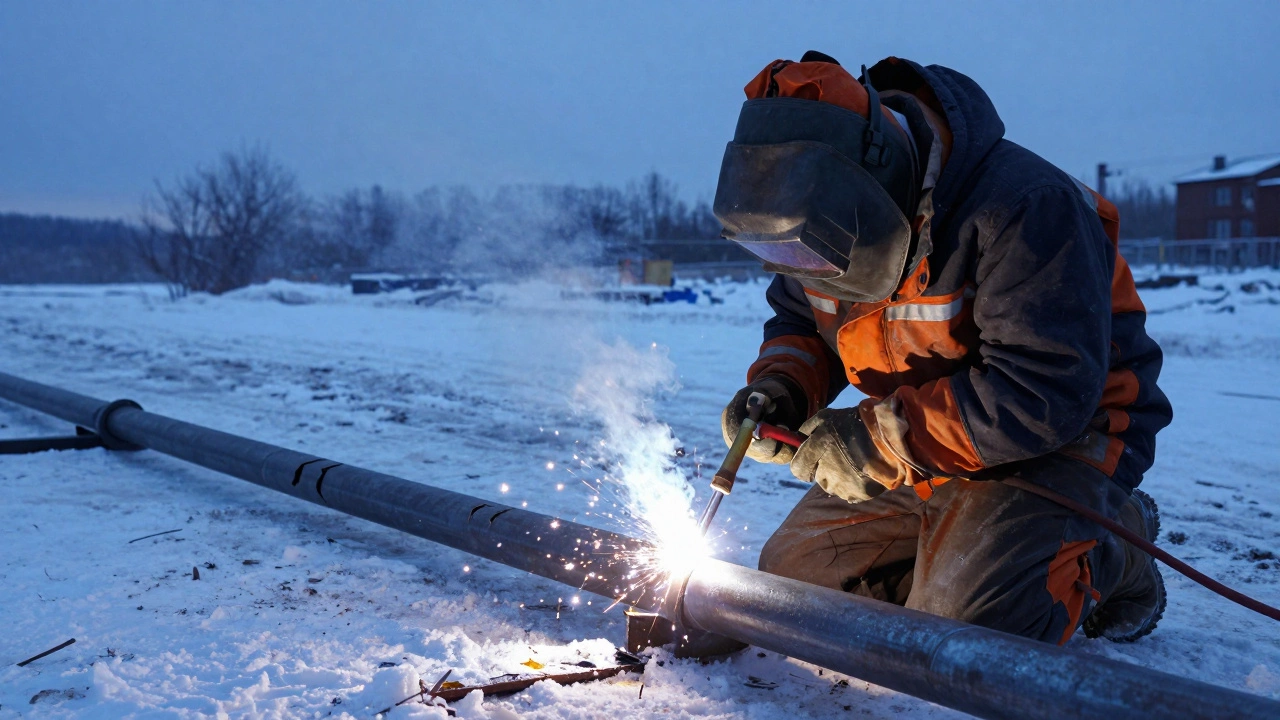

В Калининграде зимой температура опускается до -20°C. Многие сварщики работают на улице. И забывают: сталь при холоде становится хрупкой. Даже если труба - из стали 20, нужно прогревать ее до +50-80°C перед сваркой. Иначе шов треснет в течение месяца.

Как проверить шов без приборов?

Не у всех есть рентген, ультразвук или магнитный контроль. Но проверить шов можно и простыми способами.

Визуальный осмотр. Светом подсветите шов под углом. Трещины, поры, непровар - они бросаются в глаза. Если вы видите, что шов «рвется» по краю - это признак непровара. Если шов сужается к концу - значит, сварщик не держал дугу стабильно.

Молоток и керн. Легко постучите молотком по шву. Если слышен глухой звук - всё в порядке. Если звонкий, металлический - значит, внутри есть трещина или непровар. Нанесите легкий удар керном - если шов крошится, а не гнется - это плохой металл.

Проба на изгиб. Если труба малого диаметра (до 50 мм), можно попробовать аккуратно согнуть ее на 90 градусов. Шов не должен треснуть. Если треснул - шов не выдержит эксплуатационные нагрузки. Это тест не для всех случаев, но для домашних систем - он работает.

Какие материалы и технологии подходят?

Для труб из углеродистой стали (самые распространенные - сталь 20, сталь 35) используют электроды типа ОЗС-12, МР-3 или АНО-21. Они хорошо проваривают, дают прочный шов, не требуют сложной подготовки.

Если труба - из нержавейки (например, 08Х18Н10), нужны электроды ОЗЛ-6 или ЦЛ-11. Иначе шов пойдет трещинами из-за коррозии. Для алюминиевых труб - аргоновая сварка с присадкой. Без аргона - никак.

Сварка в среде аргона - лучший выбор для труб под давлением. Она дает чистый, плотный шов без шлака. Но требует опыта. Если вы не уверены - лучше доверьте это профессионалу. Дешевле переплатить за квалифицированную работу, чем потом менять всю трубу.

Когда шов нельзя ремонтировать?

Некоторые дефекты можно заварить заново. Но есть ситуации, когда ремонт невозможен.

• Трещина проходит через весь шов - значит, металл устал. Пересварка не поможет - трещина появится снова.
• Шов имеет глубокий непровар (более 10% толщины стенки) - его нельзя просто «закрыть».
• Металл вокруг шва изменил структуру - стал темно-синий, хрупкий. Пересварка приведет к новому разрушению.
• Два шва на одной трубе пересекаются - это запрещено нормами. Нужно менять участок трубы.

Если вы видите, что шов - это «попытка», а не результат - лучше вырезать его и поставить новую трубу. Дешевле и безопаснее.

Что делать после сварки?

Сварка - это не конец. После сварки нужно:

1. Подождать, пока шов остынет. Не трогать, не охлаждать водой.
2. Зачистить шов от шлака и окалины щеткой по металлу.
3. Проверить визуально - нет ли трещин, пор, непроваров.
4. Если система под давлением - провести гидравлическое испытание. Нагнетать давление на 1,5 раза выше рабочего. Держать 10 минут. Никаких капель - шов прошел.
5. Записать дату, место, ФИО сварщика. Это нужно для будущего обслуживания.

Если вы делаете систему отопления в доме - не экономьте на этом этапе. Даже если труба не под давлением, вода в ней - это 70-90°C. Постоянное расширение и сжатие металла убивает плохой шов за пару лет.

Кто не должен сваривать трубы?

Нет, это не шутка. Не каждый, кто держал сварку, может сваривать трубы. Особенно - под давлением.

Если человек не имеет:

• Удостоверения сварщика (по ГОСТ 16037-80 или ПБ 03-585-03)
• Опыта сварки хотя бы 10 труб диаметром более 32 мм
• Понимания, что ток, скорость, угол - это не настроения, а расчеты

- он не должен браться за трубу. Это не ремонт крана. Это - ответственность за жизнь.

В Калининграде за последние три года было три аварии из-за самодельных сварных соединений. Все - в частных домах. Все - из-за того, что «дядя Вася умеет сваривать». Один человек погиб. Двое - получили ожоги. Это не статистика. Это реальность.
