Как выглядит качественный сварной шов: признаки, ошибки и как проверить самому

Если вы когда-либо смотрели на сварной шов и думали: «Это нормально?» - вы не одиноки. Многие новички и даже опытные рабочие не могут сразу сказать, хорошая ли это сварка или нет. А между тем, от качества шва зависит не только внешний вид, но и безопасность всей конструкции - будь то мост, забор, каркас дома или трубопровод. В этой статье разберём, как выглядит настоящий качественный сварной шов, какие признаки на него указывают, и как самому проверить его без приборов.

Что вообще считается качественным сварным швом?

Качественный сварной шов - это не просто «ровный» или «красивый». Это соединение, которое выполняет свою функцию: выдерживает нагрузки, не трескается, не протекает и не разрушается под напряжением. Он должен быть однородным, без пустот, трещин, непроваров и излишней выпуклости. В идеале, шов должен выглядеть как естественное продолжение металла - как будто его не сварили, а вылили из одного куска.

В промышленности используются строгие стандарты - ГОСТ 16037-80, ГОСТ 14771-76 и другие. Но для бытового использования, строительства заборов, гаражей, навесов и садовых конструкций достаточно знать простые признаки, по которым можно оценить качество визуально и на ощупь.

Признаки хорошего сварного шва

• Ровная поверхность - шов не должен быть волнистым, с «прыжками» или резкими перепадами. Он плавно переходит от одного края металла к другому.
• Однородная структура - если посмотреть на шов под углом, он должен быть одинакового цвета и блеска по всей длине. Тёмные пятна или блестящие участки - признак неравномерного проплавления.
• Плавный переход к основному металлу - шов не должен «вставать» как бугорок. Он должен мягко сливаться с поверхностью деталей. Если есть резкий переход - это признак недостаточного проплавления или неправильного угла электрода.
• Отсутствие пор и шлака - на поверхности шва не должно быть мелких дырочек (пор) или чёрных вкраплений (шлак). Шлак можно сбить, но поры - это внутренний дефект, который нельзя устранить без переделки.
• Правильная форма - шов должен быть чуть выпуклым (не более 2-3 мм над поверхностью). Слишком плоский шов - слабый, слишком выпуклый - избыточный, тратит металл и создаёт внутреннее напряжение.
• Одинаковая ширина - шов не должен то сужаться, то расширяться. Это говорит о нестабильной подаче электрода или нестабильном токе.

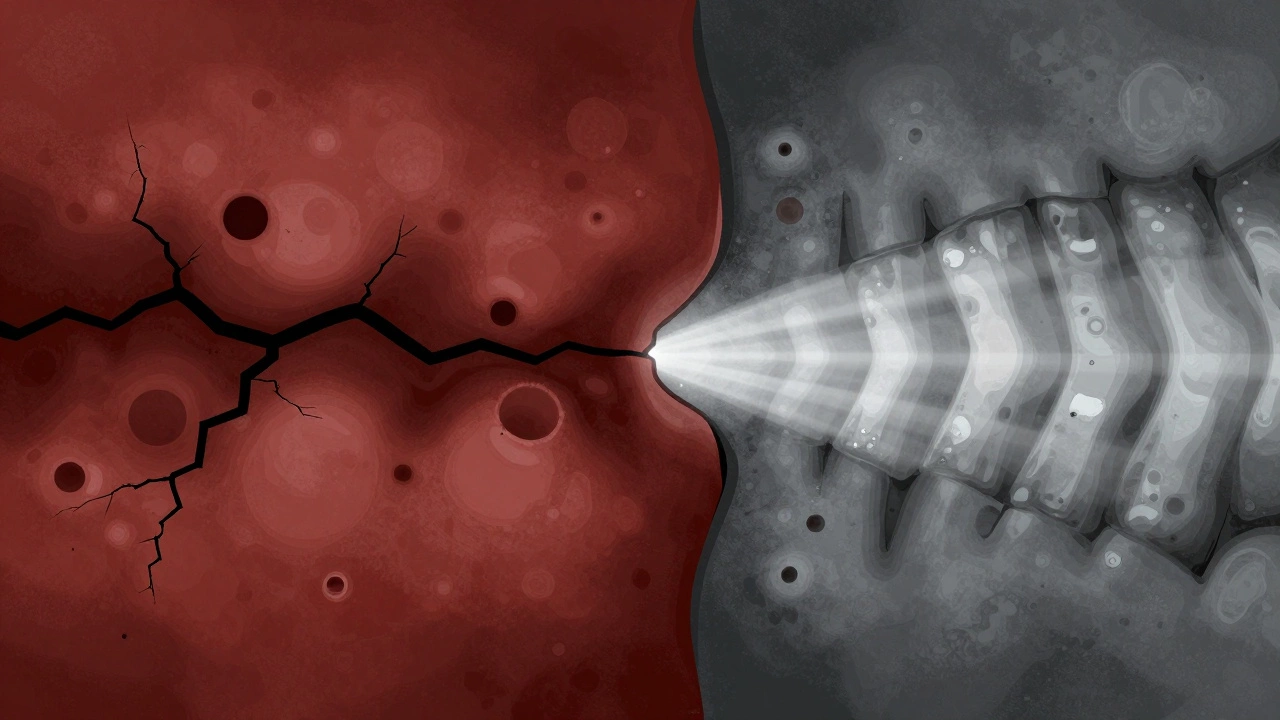

Какие дефекты говорят о плохой сварке?

Вот самые распространённые ошибки, которые вы точно увидите, если шов сделан плохо:

• Непровар - когда металл не расплавился полностью. Выглядит как чёрная линия или щель между швом и основным металлом. Это самый опасный дефект - шов может отвалиться без предупреждения.
• Трещины - даже тонкие трещины - повод для полной переделки. Они появляются из-за неправильного охлаждения, плохого металла или слишком высокого тока.
• Поры - мелкие дырочки на поверхности. Причина - влага, грязь, ржавчина на металле или плохая защита газом (если используете аргон).
• Западания - когда шов «проваливается» внутрь, образуя углубление. Это означает, что металл перегрели, и он «утёк» вниз. Такой шов не выдержит нагрузки.
• Избыточная выпуклость - шов как будто набух. Это говорит о слишком медленной скорости сварки или слишком большом токе. Такой шов не только некрасив, но и хрупкий.
• Попадание шлака - если после сварки вы не выбили шлак, а он остался внутри, это скрытый дефект. Шлак снижает прочность и вызывает коррозию.

Как проверить шов самому - без приборов

Вы не обязаны иметь профессиональный дефектоскоп. Есть простые способы, которые работают даже на даче или в гараже.

1. Визуальный осмотр - осмотрите шов при хорошем освещении. Смешайте свет под разными углами - это поможет увидеть неровности, трещины и западания.
2. Проверка на ощупь - аккуратно пройдитесь пальцем по шву (только после полного остывания!). Если чувствуете резкие бугорки, впадины или шероховатость - шов требует доработки.
3. Ударный тест - возьмите молоток и слегка постучите по шву. Звонкий, чистый звук - хороший признак. Глухой, «мягкий» звук - признак внутренних трещин или пор.
4. Проверка на изгиб - если конструкция позволяет, попробуйте слегка изогнуть соединение. Качественный шов не треснет, не отслоится и не деформируется. Если появилась щель - сварка плохая.
5. Протирка тряпкой - протрите шов сухой чистой тряпкой. Если на ней остаются чёрные следы - это шлак. Если шов был правильно сделан, он не должен оставлять следов.

Что влияет на качество шва?

Качество сварки - это не только умение сварщика. Это совокупность факторов:

• Материал - ржавый, грязный или покрытый маслом металл сваривается плохо. Перед сваркой нужно зачистить кромки до металлического блеска.
• Электроды - используйте электроды, подходящие по типу металла. Например, для стали УОНИ 13/55, для тонкого металла - МР-3. Плохие или влажные электроды - главная причина пор.
• Ток - слишком маленький ток - непровар. Слишком большой - прожог. Для электрода диаметром 3 мм - ток 80-110 А.
• Скорость сварки - если двигаете электрод слишком быстро - шов будет тонким и слабым. Если слишком медленно - металл перегревается и «течёт».
• Угол электрода - угол 60-70 градусов к поверхности - оптимальный. Если держать его вертикально - шов будет выпуклым и неравномерным.

Пример из практики: забор из профлиста

В прошлом году в Калининграде один мастер сварил забор из профнастила. Швы выглядели ровно, но через два сезона один из столбов начал болтаться. При осмотре оказалось - шов был сделан на «сухом» металле, без зачистки. Под краской была ржавчина. Электроды были влажные. В результате - пористый шов, который не выдержал ветровых нагрузок. Пришлось всё переделывать. Это типичный случай, когда «внешне всё нормально», а внутри - катастрофа.

Что делать, если шов плохой?

Если вы обнаружили дефект - не пытайтесь «подправить» его сверху. Это не поможет. Нужно:

1. Зачистить шов болгаркой до чистого металла.
2. Удалить всю ржавчину, краску, окалину.
3. Высушить электроды (если влажные - подогреть в духовке 1-2 часа).
4. Сварить заново, с соблюдением всех параметров.

Не экономьте на этом. Один плохой шов может стоить вам десятков часов переделки и денег на новые детали.

Как избежать ошибок новичкам

• Начинайте с тонкого металла - он проще в сварке, и ошибки видны сразу.
• Сваривайте на отработанных кусках перед тем, как браться за важную конструкцию.
• Следите за искрой - если она разлетается в стороны, значит, ток слишком высокий или электрод не в порядке.
• Не торопитесь. Хорошая сварка - это не скорость, а точность.
• Пользуйтесь защитными очками и перчатками. Даже если шов кажется «простым» - искры летят везде.

Заключение: качество - это не красота, а надёжность

Качественный сварной шов не обязательно выглядит как работа из каталога. Он может быть немного неровным, но при этом - прочным, плотным и без скрытых дефектов. Главное - чтобы он не развалился, когда на него опирается человек, машина или конструкция. Учитесь видеть не только внешний вид, а внутреннюю структуру. Потому что в сварке, как и в жизни, всё, что держится на видимом - хрупко. А то, что держится внутри - надёжно.
