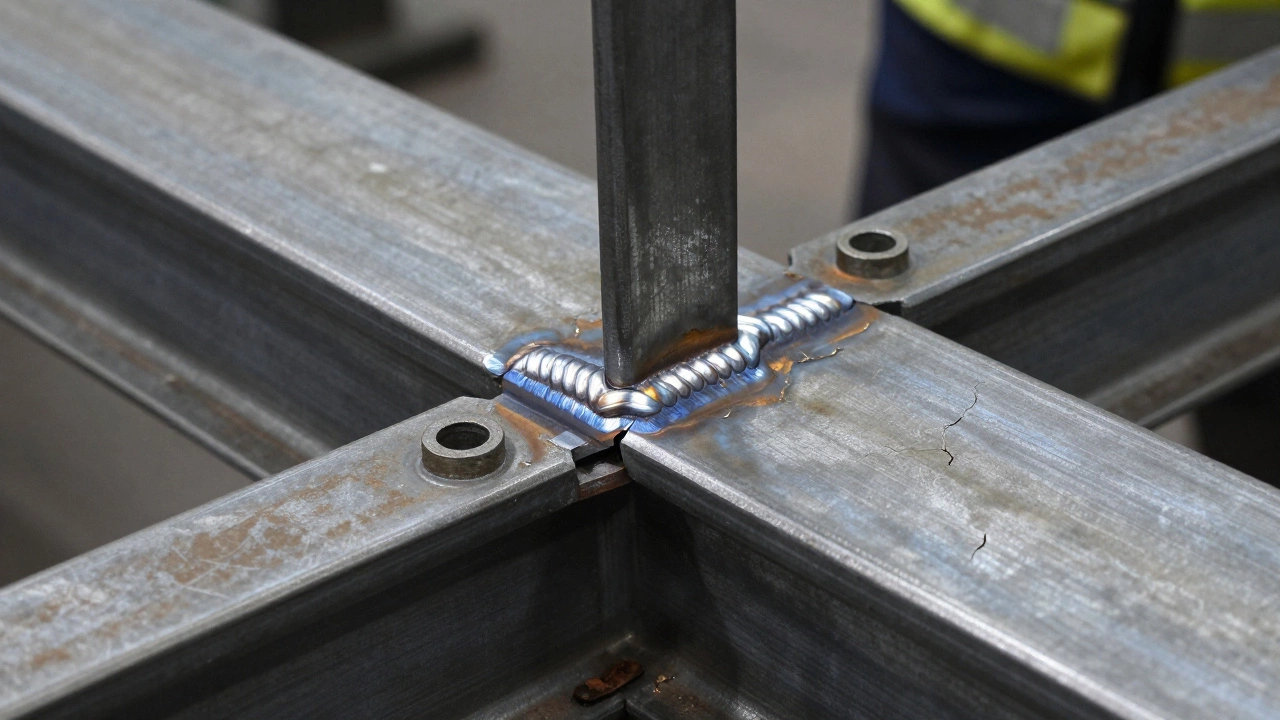

Катет сварного шва - это не просто цифра на чертеже. Это то, что определяет, выдержит ли конструкция нагрузку или развалится при первом же ударе. Многие сварщики, особенно начинающие, ошибаются: берут катет «на глаз» или копируют с прошлой детали. А потом - трещина, деформация, ремонт. Всё можно было избежать, если просто знать, как правильно рассчитать катет. И это не наука для инженеров. Это базовое умение для любого, кто держит в руках сварочный аппарат.
Что такое катет сварного шва?

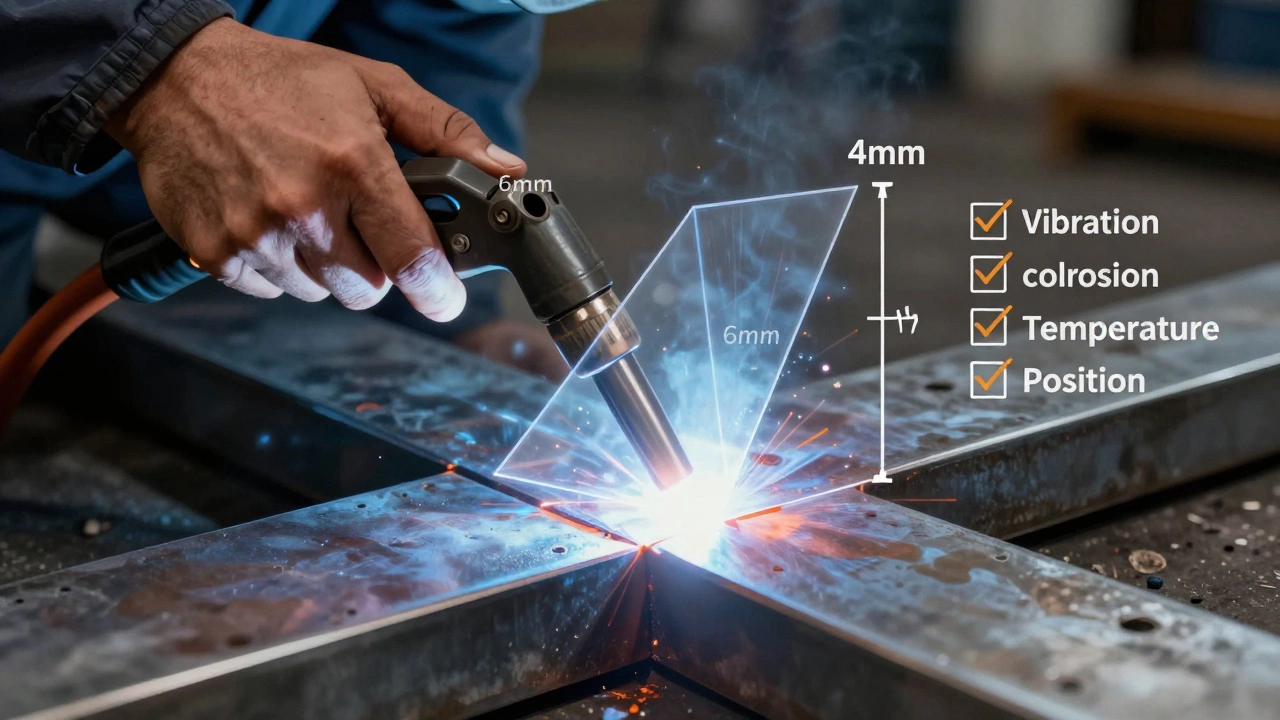

Катет - это кратчайшее расстояние от одной поверхности свариваемых деталей до противоположного угла сварного шва. Если представить себе равнобедренный треугольник, вписанный в шов, катет - это его боковая сторона. Именно эта величина говорит о прочности соединения. Чем больше катет, тем больше металла в шве, тем выше его сопротивление нагрузкам.
Но тут важно не переборщить. Слишком большой катет - это лишний расход металла, перегрев, коробление и внутренние напряжения. Слишком маленький - слабое соединение, риск разрушения под нагрузкой. Нормы и стандарты, такие как ГОСТ 5264 - российский стандарт, регулирующий форму, размеры и требования к ручной дуговой сварке, чётко прописывают, как определять катет в зависимости от толщины металла.
Основной способ: толщина металла как ключ
Самый простой и надёжный способ - взять толщину более тонкой из свариваемых деталей. Для угловых швов, которые встречаются чаще всего, катет должен быть равен этой толщине, если она до 4 мм. Например, если вы свариваете два листа по 3 мм - катет делайте 3 мм.
Если толщина больше 4 мм, катет берут от 70% до 100% от толщины. Вот простая таблица, которая работает в 90% случаев на практике:
| Толщина металла, мм | Рекомендуемый катет, мм |
|---|---|
| 1-2 | 2 |
| 3-4 | 3-4 |
| 5-6 | 5 |
| 7-8 | 6-7 |
| 9-12 | 8-10 |
| 13-16 | 10-12 |
Эти цифры не случайны. Они основаны на опыте десятилетий и проверены в реальных конструкциях - от мостов до сельхозтехники. В Калининграде, где много судоремонтных заводов и металлоконструкций, именно так и делают на крупных предприятиях.
Когда нужно увеличивать катет
Не всегда достаточно просто взять толщину листа. Есть ситуации, где катет нужно делать больше:
- Динамические нагрузки - если шов будет испытывать удары, вибрации или частые циклы нагружения (например, рама прицепа, крепление стрелы крана), увеличьте катет на 1-2 мм.
- Толстостенные детали - если одна сторона толще 16 мм, а другая тоньше, катет делают по толстой стороне, но не более 12 мм. Иначе шов будет слишком массивным, и металл начнёт трескаться.
- Коррозионная среда - если конструкция эксплуатируется на море, в химических цехах или под открытым небом, увеличьте катет на 1 мм. Это даёт запас на возможную коррозию краёв шва.
- Сварка в нижнем положении - при сварке «в лодочку» или в потолке, когда металл стекает, катет может не дойти до нужной величины. Поэтому берите на 1 мм больше, чем расчётный.
Как измерить катет после сварки
Чтобы проверить, правильно ли вы сделали шов, нужен инструмент. Не глазами, не на ощупь - а точно. Для этого используют специальный сварочный шаблон - угольник для измерения катета - инструмент с градуировкой в миллиметрах, предназначенный для точного измерения размера углового шва. Он выглядит как металлический треугольник с линейкой. Прикладываете его к шву - и видите, совпадает ли размер с расчётным.
Если угольника нет - можно использовать обычный штангенциркуль. Измерьте ширину шва на поверхности, а потом вычтите толщину металла. Но это менее точно. Лучше всё же иметь шаблон. Они стоят от 300 рублей и продаются в любом магазине сварочных материалов - например, в «Свар-Мастер» или «Калининград-Инструмент».
Ошибки, которые ломают швы
Вот что чаще всего идёт не так:
- «Взял толщину по толстому листу» - если одна деталь 10 мм, а другая 3 мм, и вы делаете катет 10 мм - вы перегреваете тонкий лист. Он прогорает, шов трескается. Катет должен быть по тонкой стороне.
- «Делал по старому шву» - старый шов мог быть сделан с ошибкой. Не копируйте чужие ошибки.
- «Сварил, не зачистил» - если шов не зачищен от шлака, вы не видите истинный размер. Могут быть подрезы, поры - всё это снижает прочность, даже если катет «на глаз» выглядит нормальным.
- «Не учёл температуру» - если вы свариваете при температуре ниже -10°C, металл становится хрупким. Катет нужно делать чуть больше, а шов - предварительно прогревать. В Калининграде зимой это частая проблема.
Почему не стоит доверять «народным» методам
Многие сварщики говорят: «Катет - это ширина шва делить на два». Это неверно. Ширина шва - это поверхность, а катет - это глубина провара. Они не равны. Другой миф: «Если шов в виде лужи - значит, он хороший». Нет. Лужа - это перегрев. Правильный шов - ровный, с волнистой поверхностью, без впадин и наплывов.
Также не стоит полагаться на «сварочные таблицы» из интернета, где катеты указаны для толщины 1 мм, 2 мм, 5 мм, а потом - сразу 20 мм. Такие таблицы созданы для учебников, а не для реальных условий. В жизни всё сложнее. Нужно понимать, почему так, а не просто запоминать цифры.
Что делать, если нет чертежа?
Если вы работаете без чертежей - например, ремонтируете старую конструкцию - есть простой алгоритм:
- Определите, какая деталь тоньше.
- Проверьте, не было ли на ней раньше сварки - если да, измерьте старый катет.
- Оцените нагрузку: если деталь держит вес, вибрацию, давление - берите катет по таблице выше.
- Если это просто крепёж - например, кронштейн на стене - можно взять на 1 мм меньше.
- Если не уверены - сделайте на 1 мм больше. Лучше чуть больше, чем слишком мало.
Главное - не гнаться за красотой. Хороший шов - это не блестящий, а прочный. Он не должен выглядеть как скульптура. Он должен держать.
Практический пример: ремонт прицепа
Допустим, вы ремонтируете прицеп для грузовика. Боковая панель - 4 мм, рама - 6 мм. Свариваете внахлёст. По правилам, катет должен быть 4 мм (по тонкой стороне). Но прицеп эксплуатируется по грунтовым дорогам - постоянная вибрация. Вы увеличиваете катет до 5 мм. Проверяете шаблоном - всё совпадает. Зачищаете шов - нет трещин, нет подрезов. Готово. Через год прицеп не треснул, не деформировался. Это и есть правильный расчёт.
Вывод: катет - это не рекомендация, а требование
Сварной шов - это не декор. Это элемент конструкции. Если вы ошиблись с катетом, это может привести к аварии. Нет места «на глаз» или «как-нибудь». Каждый миллиметр имеет значение. Используйте таблицы, измеряйте инструментом, не копируйте чужие ошибки. И помните: в сварке, как и в строительстве, надёжность - это не про красоту, а про точность.
Какой катет сварного шва считается минимальным для толщины металла 2 мм?
Для металла толщиной 2 мм минимальный катет сварного шва - 2 мм. Это соответствует стандарту ГОСТ 5264, который рекомендует брать катет равным толщине более тонкой детали при толщине до 4 мм. Уменьшение катета ниже этого значения снижает прочность соединения и увеличивает риск разрушения под нагрузкой.
Можно ли делать катет больше, чем толщина металла?
Да, но только в особых случаях. Например, при динамических нагрузках, вибрациях, коррозионных средах или при сварке в потолочном положении. Однако катет не должен превышать 12 мм, даже если толщина металла больше - это вызывает перегрев, коробление и внутренние напряжения. Лучше увеличить длину шва, чем делать слишком толстый катет.
Какой инструмент лучше всего использовать для измерения катета?
Лучший инструмент - сварочный угольник (шаблон) для измерения катета. Он имеет точную градуировку в миллиметрах и позволяет быстро и точно определить размер углового шва. Штангенциркуль тоже подойдёт, но требует больше времени и навыка. Без инструмента измерить катет точно невозможно - на глаз и на ощупь это не работает.
Почему нельзя копировать катет с прошлого шва?
Потому что прошлый шов мог быть сделан с ошибкой: неправильной толщиной, неподходящими параметрами сварки или в неподходящих условиях. Даже если он «работал», это не значит, что он правильный. Каждая деталь уникальна - её толщина, материал, нагрузка. Катет нужно рассчитывать заново, исходя из текущих условий.
Как влияет температура окружающей среды на катет сварного шва?
При низкой температуре (ниже -10°C) металл становится хрупким, а сварочный шов - более склонным к трещинам. В таких условиях рекомендуется увеличивать катет на 1 мм и обязательно предварительно прогревать детали. Без этого даже правильно рассчитанный шов может разрушиться при первой нагрузке.
Если вы работаете с металлом - не полагайтесь на удачу. Измеряйте. Проверяйте. Делайте по правилам. Это не просто совет - это ваша ответственность.
